デキ3　「連結器(カプラー)」・「解放てこ」の取付方法

デキ3(動力付き・車体色:黒 or 赤電色)をお買い求めいただきまして
誠にありがとうございます。製品に同封の「連結器(カプラー)」及び
「連結器解放てこ」を下記方法にしたがい取付けしますとより充実した
車輛になります。構造の関係で一軸走行ですのでハフ2輛程度の牽引が
最大になります。急な発車、加速、急勾配、多重牽引等では動輪が空
転しますので充分注意して運転して下さい。


　　　　　　　　　　　　　　　　

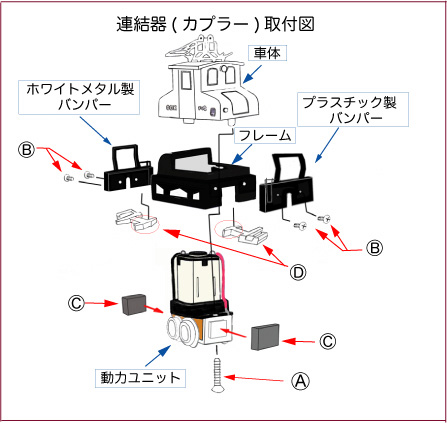

デキ3　連結器(カプラー)の取付方法

1. ネジA (1本)とネジB (4本)をゆるめ車輛を分解します。　　
2. 付属のスポンジCを適宜な大きさに切断し動力ユニットの所定
の位置に張ります。 　　　　　　　　　　　　　　　
3. 動力ユニットとフレーム、車体を合わせネジAで組付けします。
組付け時には各部品の向きにご注意下さい。 　　　　　　
4. バンパー裏とフレームの間に取付図上の連結器Dの丸部分を　　
をセットしバンパーをネジBで取付けします。 　　　　　
バンパーの材質により取付け位置が異なりますので取付図を
確認しながら注意して組立てて下さい。

バンパー材質・「ホワイトメタル製バンパー」　
取付位置・ 動力ユニットのギア軸側

　バンパー材質・「プラスチック製バンパー」　
取付位置・ 動力ユニットのネジA取付側

注：バンパーの取付位置を間違えますと車輪の空転等の原因になります。
注：連結器が不安定な時はスポンジCを重ね張りし調整します。

デキ3　連結器解放てこの取付け位置

商品に「連結器解放てこ」は2個同封されています。

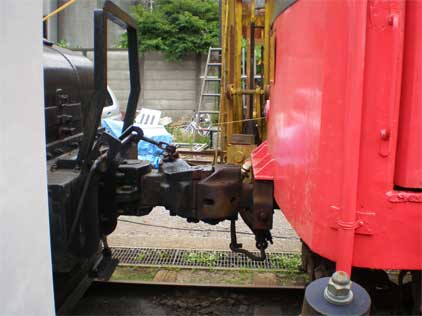

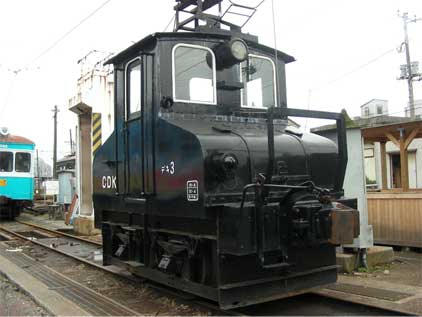

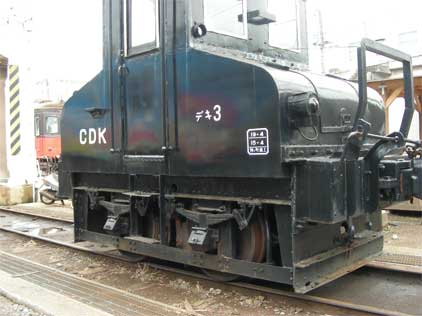

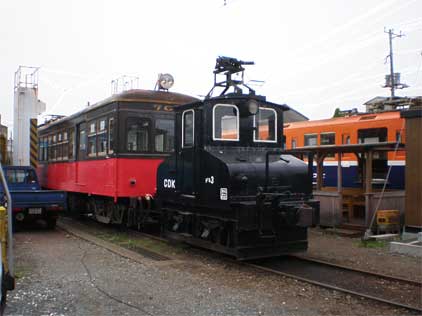

「連結器解放てこ」の取付けは下記実車の写真を参考に接着して下さい。
接着剤は合成ゴム系接着剤及び瞬間接着剤(ゼリータイプ)がお薦めです。
接着剤はつけすぎない様にご注意下さい。
